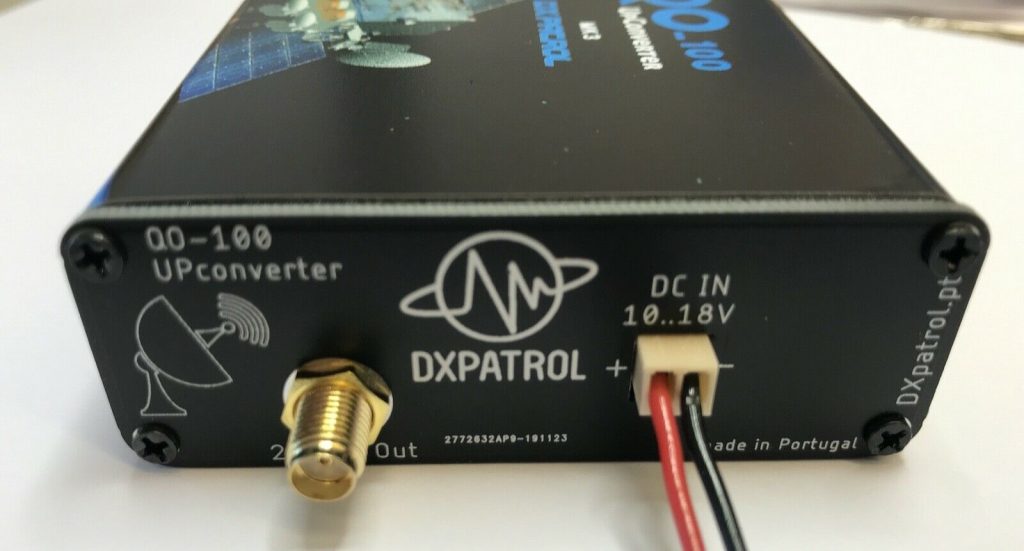

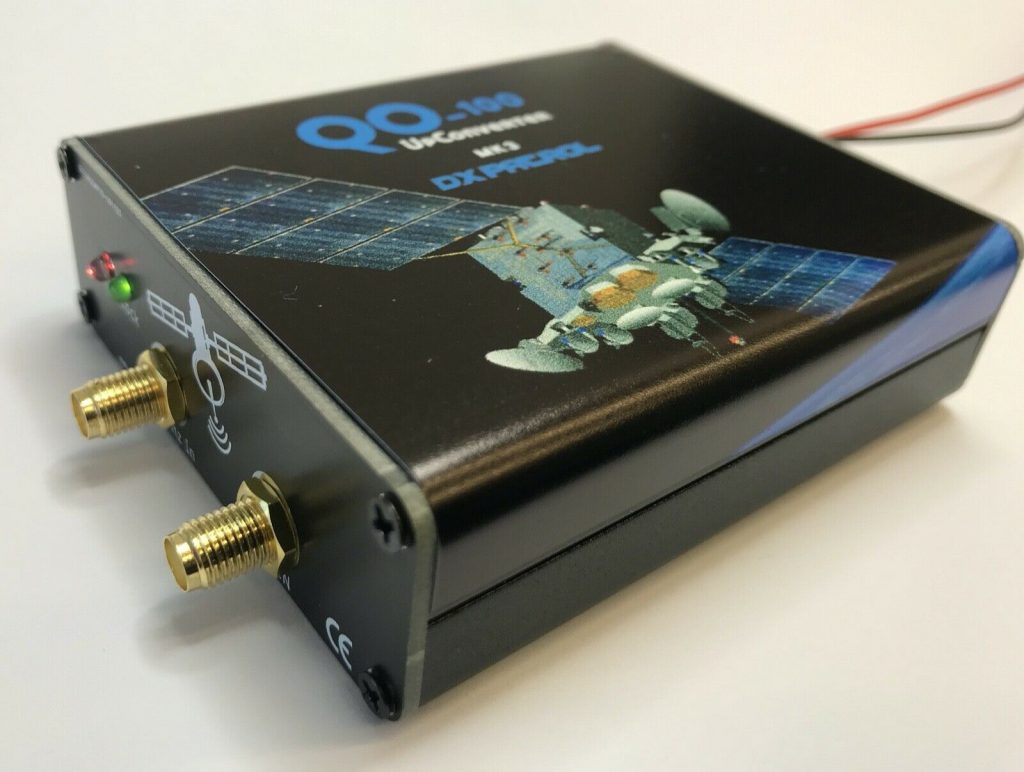

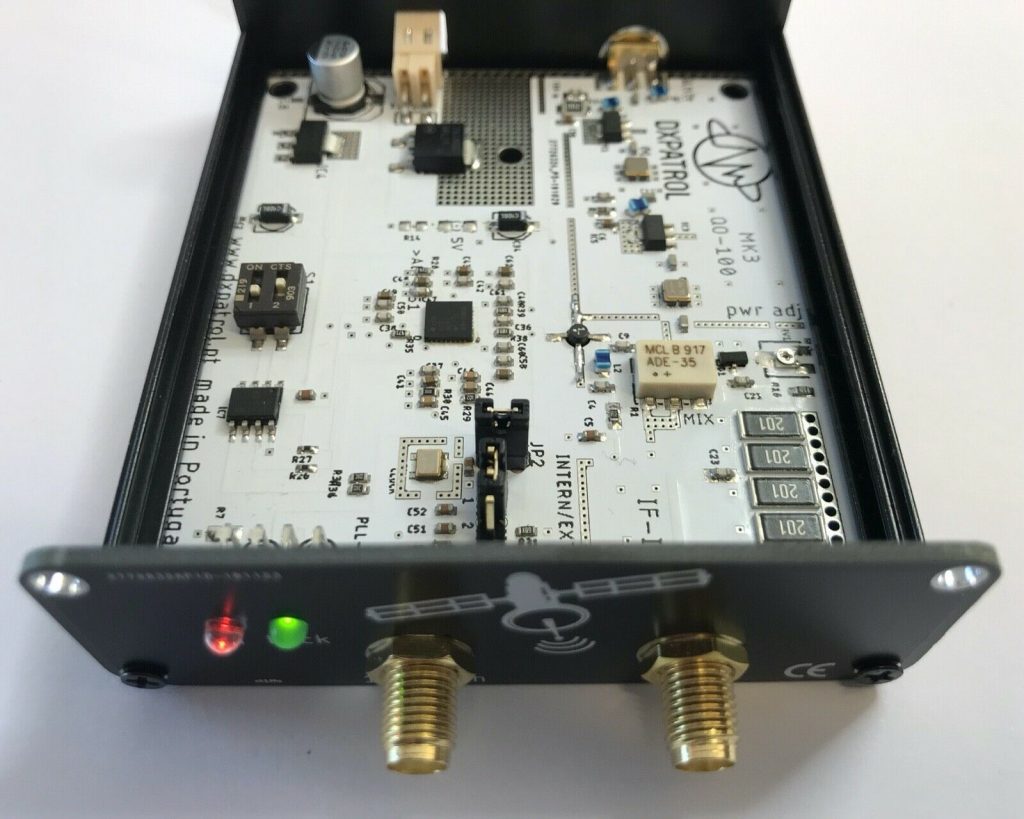

DX-Patrol Uplink Converter für OSCAR-100 im stabilen Gehäuse Es´Hail Sat von 28, 144, 432, 1296 MHz nach 2400MHz

der ‚DX-Patrol Uplink Converter für OSCAR-100 Es´Hail Sat‘ setzt das Signal Ihres Senders um in den Uplink Bereich des OSCAR-100 Satelliten. Die maximale Steuerleistung darf 6 Watt nicht überschreiten. Die Ausgangsleistung des Konverters liegt bei 250mW. Er ist für alle Betriebsarten geeignet.

Spezifikationen:

Stabilisiert mit interner 10 Mhz TCXO Referenz oder einem externen GPSDO
TX output: 2400 MHz
TX input:  28, 144, 432, 1296 MHz – einstellbar mit Dipschalter
LO Input: Es ́hail-2 satellite OSCAR-100 >>2400Mhz<<: +10dBm- 1296 Mhz ( 434MHz)
TX RF input: ( 100mW to 3W  max 6 W) 28, 144, 432, 1296 MHz
TX RF output: 250mW ( 24dBm )

Stabilisiert mit interner 10 Mhz TCXO Referenz oder einem externen GPSDO
Der Oszillator verfügt über 4 werkseitig vorprogrammierte Frequenzen für 4 IF-Anwendungen.
Der Oszi nutzt einen Analog Devices AF4351 Synthesizer
Extreme Genauigkeit und präzise Übertragungsfrequenz.

Anschlüsse: SMA

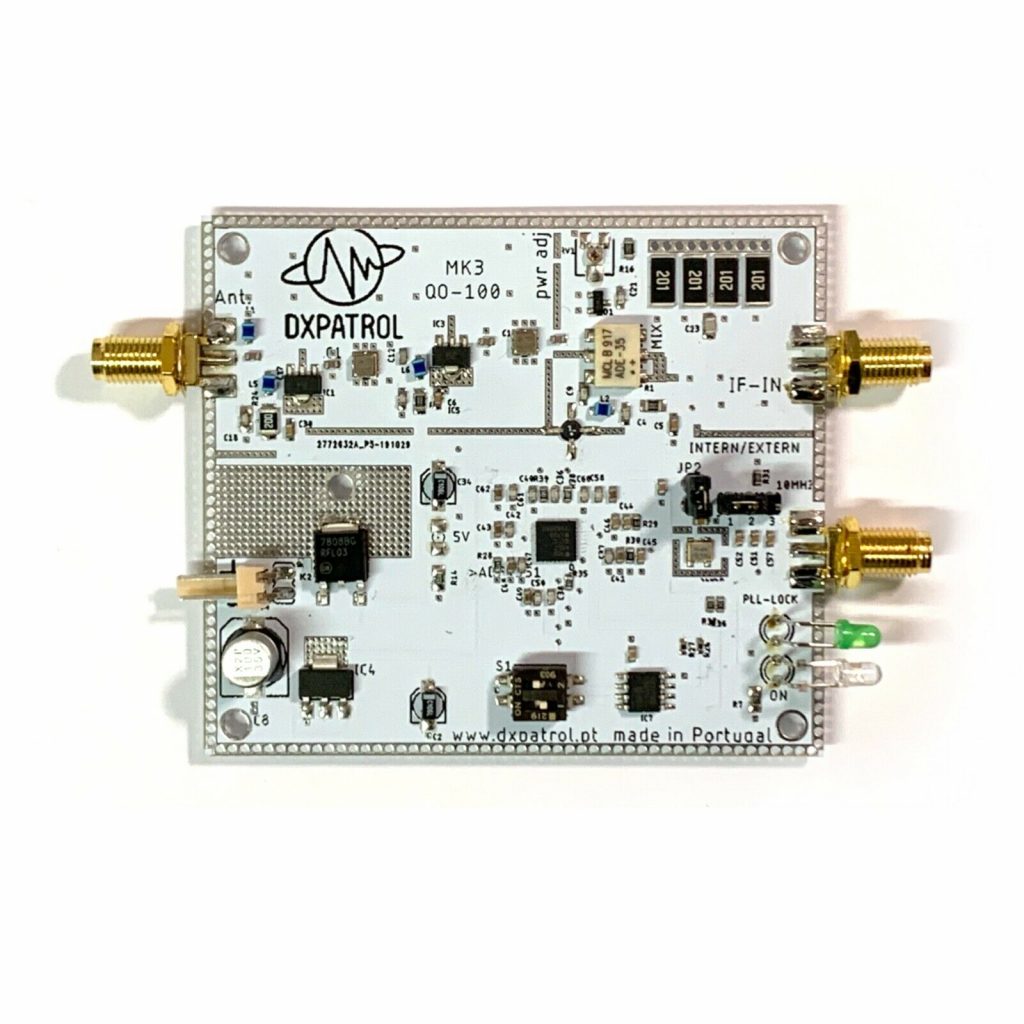

Platinengröße : 76mm/ 65mm
Spannungsversorgung: 10 – 15V
Strom: 300mA

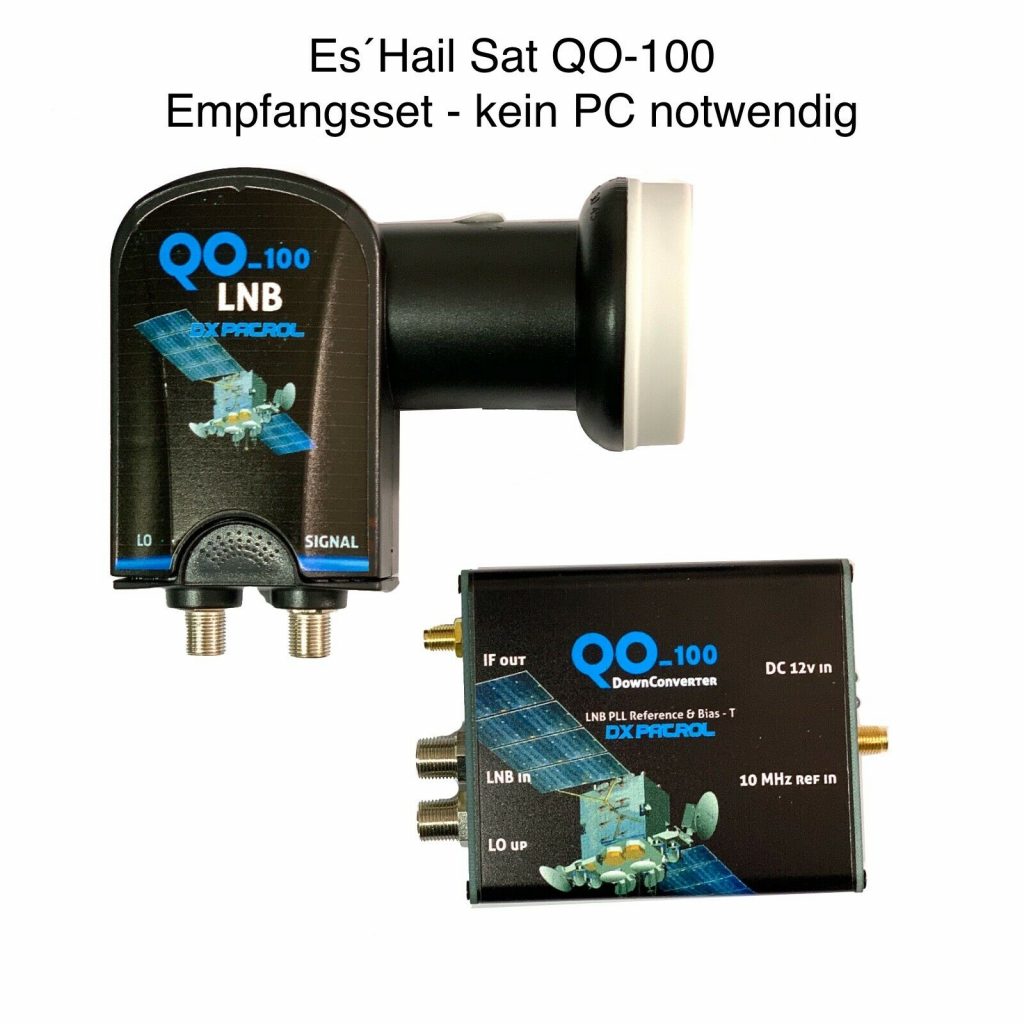

Set bestehend aus LNB (für QO-100 modifiziert) und dem DXPatrol Down-Converter

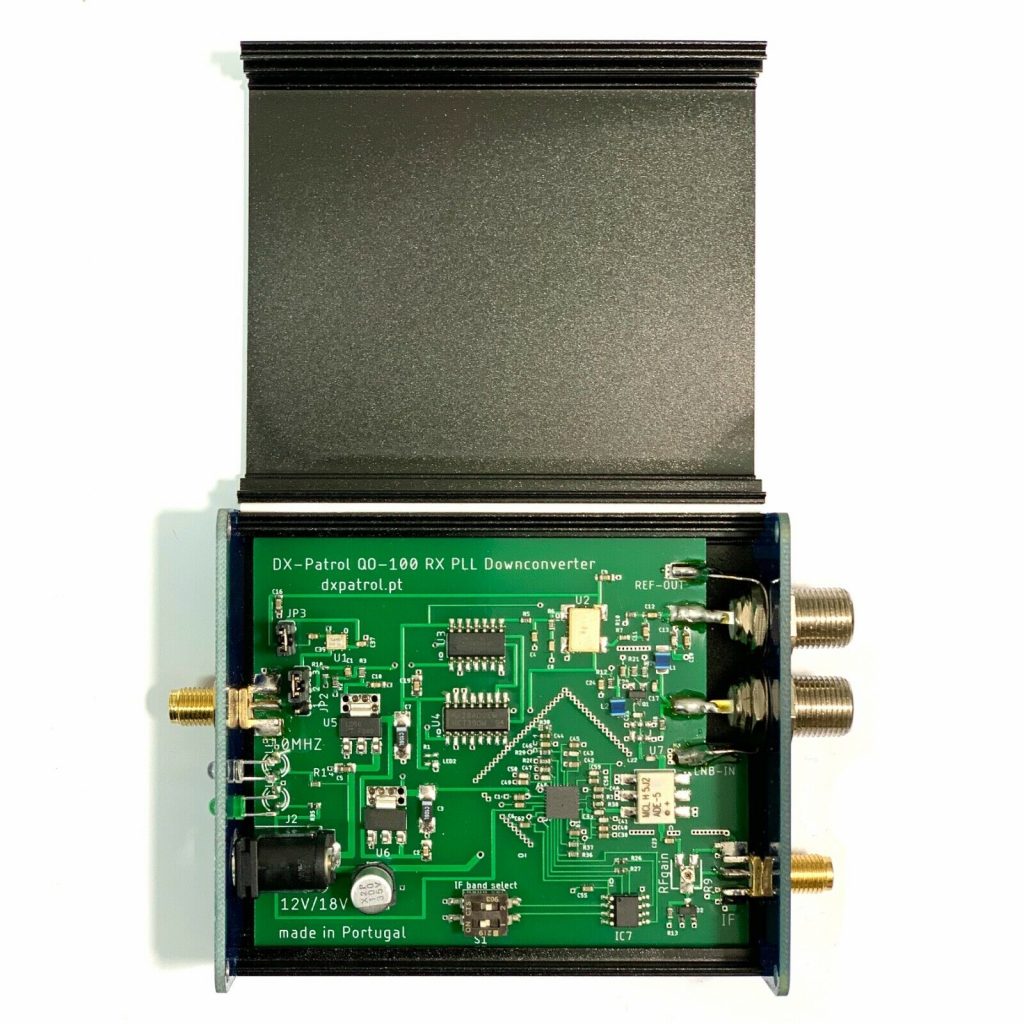

Der Down-Converter für den QO-100 von DX-Patrol ist ein komplettes Receiver Set mit PLL-Lock für LNB, Bias-T, ZF-Wandlung für 4 mögliche Amateurfunkbänder (28.550MHz, 144.550Mhz, 432.550Mhz und 1296.550Mhz)

Features:

  • Input voltage 12V to 18V ( LBN polarization mode)
  • Internal 10Mhz Reference TCXO 0,5PPM
  • External 10MHz GPSDO Input optional*
  • PLL lock LED indication
  • Internal RX pre-amplifier 12dB gain 6- RX gain adjust
  • Output IF rf protection
  • Four possible IF reception conversion selectable 9- Aluminum box
  • F- TV cable connectors
  • SMA IF and 10Mhz input connectors
  • DC voltage input connector ( ground on shield)
  • Extremely accurate and stable frequency reception from QO-100 14- Easy operation PC free
  • Loud and clear reception on radio speaker

Einfaches Set-Up. Verbinden Sie das LNB (Sat-Schüssel auf QO-100 ausgerichtet) mit dem Down-Converter und diesen mit dem vorhandenen Allmode Gerät (10m, 2m, 70cm, 23cm) und schon kann QO-100 empfangen werden. Das Einstellen der Ausgabebands geschieht mittels Dip-Schalter im Converter.


Links zum eBAy Shop von:
WueTo Entertainment GmbH Thomas Wünschel, Bahnhofstrasse 107, DE 76846 Hauenstein

https://www.ebay.de/itm/Uplink-Converter-im-Gehause-QO-100-Es-Hail-Sat-28-144-432-1296-MHz-2400MHz/254677679389

https://www.ebay.de/itm/QO-100-Empfangsset-kein-PC-notwendig-ES-Hail-Sat-Down-Converter-LNB/254595697713
