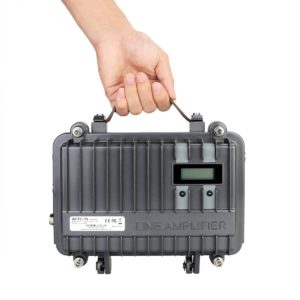

Retevis RT97 Analog Repeater

Print Friendly, PDF & Email

Retevis hat nicht nur DMR Repeater sondern auch Analog Portabel Repeater.

Diese eigenen sich besonders für Stadtfest oder Konzertveranstaltungen. Nun denkt der Pfiffige Funkamateur natürlich darüber nach, wie man dies im Amateurfunkbereich einsetzen kann.

Da dieser Umsetzer für PMR ( Professionell Mobil Radio) gedacht ist, fehlt natürlich die übliche Steuerung, wie sie im Amateurfunkbereich üblich ist. Die Frequenzweiche ist mit 5-10 Mhz Breite einstellbar und kann 20 Watt HF gut filtern. Die Steuerung ist eine Tastung mit Nachlaufzeit bis zu 10 Sekunden.  Zudem ist CTCSS zum selektiven öffnen vorhanden um Störungen zu vermeiden.

Da ich nun einen Plan zum Gerät hab, werde ich mir in den nächsten Tagen anschauen , wie einfach oder kompliziert es wird um eine Steuerung anzubauen. Ideal wäre SVX um auch eine Außenanbindung zu haben. Es folgt dann ein Bericht auf dieser Webseite.


Auslieferungszustand des Umsetzer für Betriebsfunk

Duplexfilter-Setup
Der Duplexer muss eingestellt sein auf: TX: 460.500 MHz, RX: 450.500 MHz

Funkkanal eingerichtet
Das Radio muss wie in der folgenden Tabelle beschrieben programmiert werden:



CH TX [MHz] RX[MHz] CTCSS[Hz]
CH1: TX 460,325 RX 450,325 123,0
CH2: TX 460,350 RX 450,350 67,0
CH3: TX 460,375 RX 450,375 69,3
CH4: TX 460,400 RX 450,400 71,9
CH5: TX 460,425 RX 450,425 74,4
CH6: TX 460,450 RX 450,450 77,0
CH7: TX 460,475 RX 450,475 79,7
CH8: TX 460,500 RX 450,500 82,5
CH9: TX 460,525 RX 450,525 85,4
CH10: TX 460,550 RX 450,550 88,5
CH11: TX 460,575 RX 450,575 91,5
CH12: TX 460,600 RX 450,600 94,8
CH13: TX 460,625 RX 450,625 97,4
CH14: TX 460,650 RX 450,650 100,0
CH15: TX 460,675 RX 450,675 103,5
CH16: TX 460,700 RX 450,700 107,2

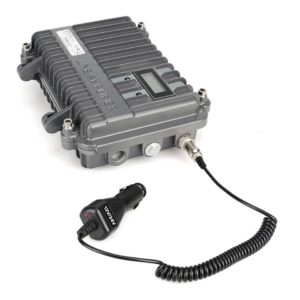

Dieser PMR Umsetzer macht max 10 Watt Ausgangsleistung. Mitgeliefert wird ein Netzteil für 100-240V und ein Autoanschlusskabel 12-24 Volt. Antennenanschluss ist eine SO239 Buchse.


Innenleben des RT97
Innenleben des RT97

Sendeempfänger des RT97
Sendeempfänger des RT97
