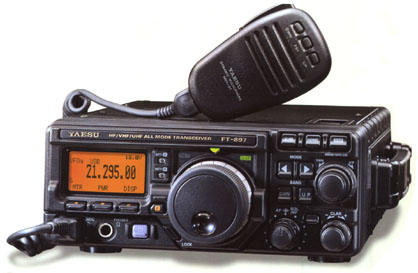

Yaesu FT 897 D

Das 897 ist ein HF (160-10m und 6m) / VHF (2m) / UHF (70cm) Kompakttransceiver mit DSP

Alles in einem: Hochleistungsfähiger Portabel- und Feststationstransceiver

Der FT-897 ist weltweit einer der ersten Allmode-Transceiver mit hoher Sendeleistung für Portabel- und Feststationsbetrieb, der mit internen Batterien für den portablen Einsatz ausgerüstet werden kann. Mit einem Frequenzbereich von 160-6m und 2m/70cm, ist der FT-897 ideal für zuhause, unterwegs im Urlaub, Notfunkeinsätze, DX-Peditionen oder den VHF/UHF Mobilbetrieb.

Eigenschaften:

  • Frequenzbereiche:
    RX: 100 kHz bis 56 MHz, 76-108 MHz (nur W-FM), 118-164 MHZ und 420 – 470 MHz
    TX: 160-6m Amateurfunkbänder, 144-146 MHz und 430-440 MHz
  • Betriebsarten: SSB, CW, AM, FM, FM-W, Digimodes
  • HF-Ausgangsleistungen: 160-6m 100 Watt, 2m 50 Watt und 70cm 20 Watt
  • Optionale Akkupacks: 2x 4800mAh (bei 20 Watt HF-Sendeleistung)
  • Eingebaute DSP
  • Eingebauter Memory Keyer mit drei Textspeichern
  • Eingebaute Vox-Funktion, einstellbar
  • Eingebauter NF-Sprachprozessor
  • ZF-Shift
  • Spectrum-Scope
  • Clarifier (RIT)
  • AM und W-FM für Rundfunkempfang
  • AM Flugfunkempfang
  • Interface-Anschluss für Transverter-Betrieb
  • AGC vierfach einstellbar
  • 200 Speicher, auch alphanumerisch
  • farbig umschaltbares LC-Display
  • ATAS-Steuerung
  • Eingebaute CTCSS Kodierung und Dekodierung
  • ARTS OUT Range Funktion
  • SMART-Search
  • Automatische Speicherübernahme
  • CW-Übungsfunktion
  • Optionale ZF-Filter
  • Optionaler TCXO
  • Optionales Netzgerät einbaubar
  • FC30 Antennetuner kann seitlich angebracht werden.
  • PC-Programmierung
  • Cloning-Funktion
  • Tragegriff

FT879D Unterschiede
Der FT897D hat jetzt die TCXO9 Einheit im Lieferumfang und die DSP Einheit wurde in der Bedienung etwas vereinfacht. Die USA Version verfügt zusätzlich über das 60m Band. That´s it!

Dokumentation FT 897
Artikel Funkamateur 03 – 2003 von Bernd – DJ1TO



Nachtrag: Dies Gerät hat 2018 dem FT991A weichen müssen.

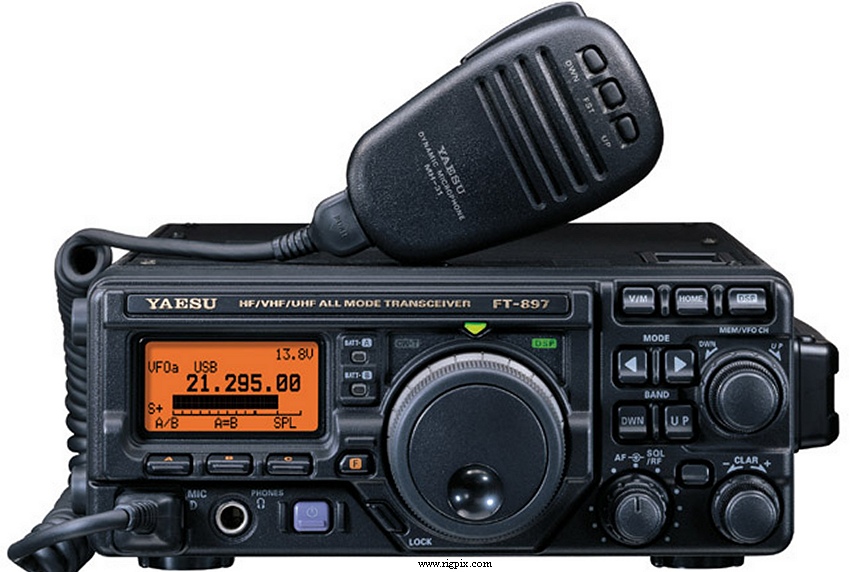

 Yaesu FT-897D
Bild RIGPIX.com

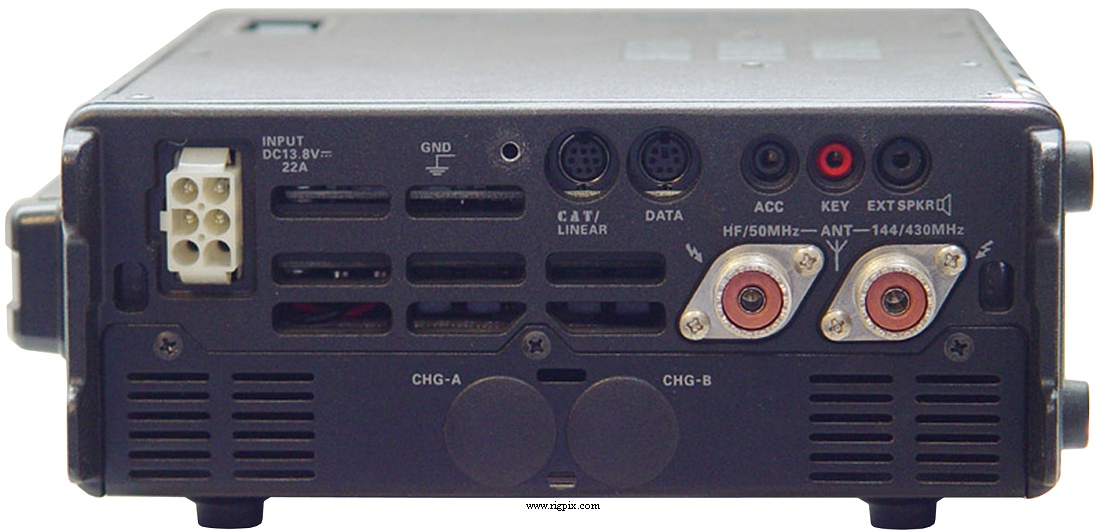

 Yaesu FT-897D Backside
Bild RIGPIX.com

SPECIFICATIONS

GENERAL
Type:Amateur HF/VHF/UHF transceiver
Frequency range:TX: 10-160 m + WARC and 60 m / 6 m / 2 m / 70 cm
RX: 0.1-56 / 76-108 / 118-164 / 420-470 MHz
Tuning steps:10 / 20 / 100 / 200 Hz, 2.5 / 5 / 6.25 / 9 / 10 / 12.5 / 15 / 20 / 25 / 50 KHz
Frequency stability:±0.5 ppm @ 25°C (77°F)
Mode:TX: AM / FM / NFM / SSB / CW
RX: AM / FM / NFM / WFM / SSB / CW
Channels / memory management:200 regular with alpha tags
4 home
5 scan edge pairs (PMS)
Priority function
1 QMB
Non-volatile EEPROM storage
Repeater shift / offset:±0-99.99 MHz
Power supply:13.5 VDC ±15% (6-pin Molex connector)
or mains from optional internal PSU
or 13.2 VDC from optional NiMH battery pack
Current drain / power consumption:RX: Max 1 A
TX: Max 22 A
Antenna impedance / connector:50 ohm / One SO-239 and one N-jack (Europe) or two SO-239 (USA)
Dimensions (W*H*D):200*80*262 mm (7.87*3.15*10.31″)
Weight:3.9 Kg (8.6 lb)
Other features:CTCSS/PL and DCS with tone search. Built-in keyer. Beacon mode.
Spectrum scope monitor. CW trainer. Attenuator (10 dB). NB. ARS.
32 color display. Dimmer. CAT control. Beacon feature. Cloning.
ARTS. 1K2 / 9K6 packet jack. TCXO-9 is standard in this updated version.
RECEIVER SECTION
Receiver system:Single conversion superheterodyne (WFM)
IF: 10.7 MHz
Double conversion superheterodyne (AM/FM/NFM/SSB/CW)
1st IF: 68.33 MHz
2nd IF: 455 KHz
Sensitivity:AM (10 dB S/N)
0.1-1.8 MHz: 32 uV
1.8-30 MHz: 2 uV
50-54 MHz: 1 uV
FM (12 dB SINAD)
28-30 MHz: 0.5 uV
50-54 MHz: 0.2 uV
2 m: 0.2 uV
70 cm: 0.2 uV
SSB/CW (10 dB S/N)
1.8-30 MHz: 0.2 uV
50-54 MHz: 0.125 uV
2 m: 0.125 uV
70 cm: 0.125 uV
Selectivity:AM:
6 KHz (-6 dB)
20 KHz (-60 dB)
FM:
15 KHz (-6 dB)
30 KHz (-60 dB)
NFM:
9 KHz (-6 dB)
25 KHz (-60 dB)
SSB/CW:
2.2 KHz (-6 dB)
4.5 KHz (-60 dB)
SSB (With optional YF-122S):
2.3 KHz (-6 dB)
4.7 KHz (-60 dB)
CW-N (With optional YF-122C):
500 Hz (-6 dB)
2 KHz (-60 dB)
Image rejection:HF/6 m: 70 dB
2 m/70 cm: 60 dB
AF output power / speaker:2.5 W at 10% distortion / 4 ohm
External speaker connector:3.5 mm, 4-16 ohm
TRANSMITTER SECTION
RF output power:
HF6 m2 m70 cm AM:25 W25 W12.5 W5 W FM/NFM:100 W100 W50 W20 W SSB (PEP):100 W100 W50 W20 W CW:100 W100 W50 W20 W
Modulation system:AM: Early stage (Low level)
FM: Variable reactance
SSB: Balanced modulator
Max FM deviation (Factory set):FM: ±5 KHz
NFM: ±2.5 KHz
Spurious emissions:HF: Better than -50 dB
VHF/UHF: Better than -60 dB
Microphone impedance / connector:200 ohm to 10 Kohm (600 ohm nominal) / 8-pin (Modular)
Microphone input level:? mV
MISCELLANEOUS
Manufactured:Japan, 2004-2014 (Discontinued)
Additional info:
Related documents:User manual (3.2 MB)
Service manual v2010 (20.1 MB)
Modifications and fixes:Flickering squelch problem (194 KB)
Modification collection (1.2 MB)
Reviews:
Options / Accessories:ATAS-100
ATAS-120
ATBK-100
CD-24
CT-39A
CT-58
CT-62
FC-30
FNB-78
FP-30
FP-1023A
FP-1030A
MD-200A8X
MH-31A8J
MH-36E8J
MH-59A8J
MMB-80
PA-26B
PA-26C
PA-26U
VL-1000
YF-122C
YF-122CN
YF-122S Active-tuning antenna system
Active-tuning antenna system
VHF/UHF antenna base/counterpoise system
Battery charger adapter
Packet cable
Band data cable
CAT interface cable
External automatic antenna tuner
NiMh battery pack. 13.2 V, 4500 mAh
Internal AC power supply
AC power supply (USA only)
AC power supply
Desk microphone
Hand microphone
Hand microphone with DTMF keypad
Remote control microphone
Mobile mounting bracket
Battery charger
Battery charger
Battery charger
Linear amplifier
Collins CW narrow filter. 500 Hz
Collins CW narrow filter. 300 Hz
Collins SSB filter. 2.3 KHz
