Yaesu FT 707

Als Classic Radio der 80er Jahre ist ein Yaesu FT 707 mit FC 707 Manuel Tuner und dem FP 767 Netzteil mit Lautsprecher auf dem Tisch. Klassischen Bänder 10-80 m und  WARC mit 100 Watt in AM / CW / SSB.

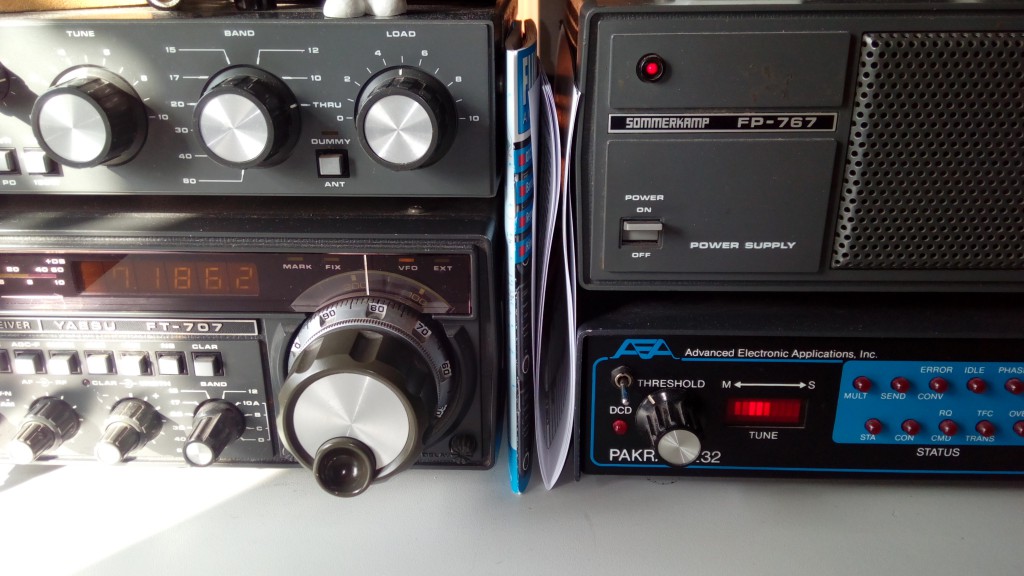

Yaesu FT-707 - PK232

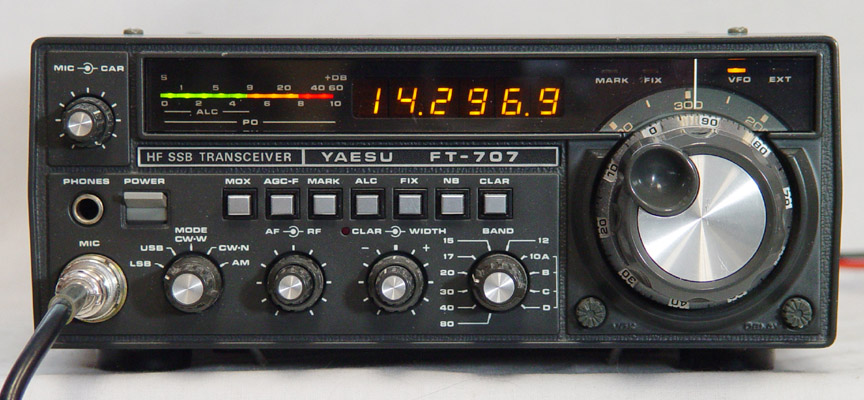

Yaesu FT-707 "Wayfarer"

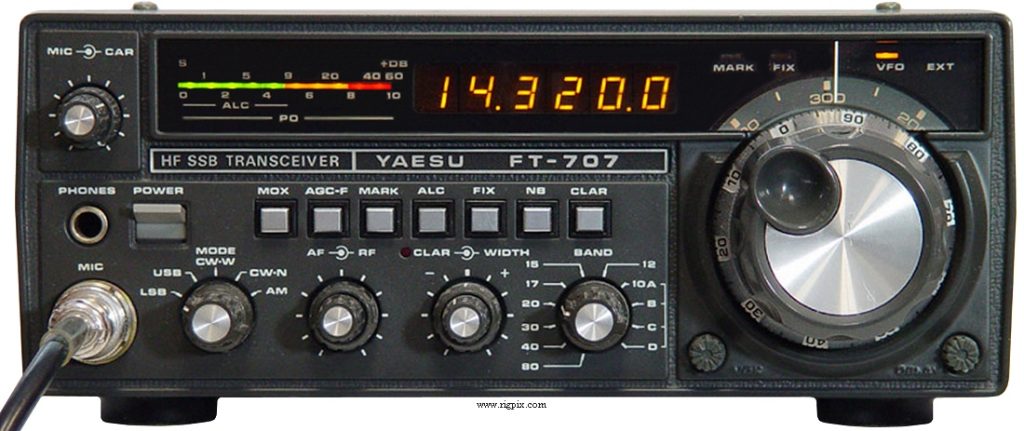

Bild Quelle RIGPIX.com

SPECIFICATIONS

GENERAL
Type:Amateur HF transceiver
Frequency range:10-80 m + WARC in 11 bands
3.5-4.0 MHz (80 m)
7.0-7.5 MHz (40 m)
10.0-10.5 MHz (30 m)
14.0-14.5 MHz (20 m)
18.0-18.5 MHz (17 m)
21.0-21.5 MHz (15 m)
24.5-25.0 MHz (12 m)
28.0-28.5 MHz (10 m A)
28.5-29.0 MHz (10 m B)
29.0-29.5 MHz (10 m C)
29.5-30.0 MHz (10 m D)
Tuning steps:Continuous
Frequency stability:Less than 300 Hz drift over 30 minutes after 10 minute warmup
Less than 100 Hz drift after 30 minute warmup
Mode:AM / USB / LSB / CW
Channels / memory management:Optional (FV-707DM)
Repeater shift / offset:No
Power supply:13.5 VDC (4-pin Jones connector)
Current drain / power consumption:RX: 1.5 A
TX: Max 20 A
Antenna impedance / connector:50 ohm / SO-239
Dimensions (W*H*D):240*93*295 mm (9.45*3.66*11.61″)
Weight:6.5 Kg (14.33 lb)
Other features:NB. VOX. Fixed XTAL channel operation. 25 KHz marker generator.
Transverter jack.
RECEIVER SECTION
Receiver system:Triple conversion superheterodyne
1st IF: 8.99 MHz
2nd IF: 10.76 MHz
3rd IF: 8.99 MHz
Sensitivity:AM: 1 uV (10 dB S/N)
SSB/CW: 0.25 uV (10 dB S/N)
Selectivity:AM
3.6 KHz (-6 dB)
6.8 KHz (-60 dB)
SSB
2.4 KHz (-6 dB)
4 KHz (-60 dB)
CW (With 600 Hz filter)
600 Hz (-6 dB)
1.2 KHz (-60 dB)
CW (With 350 Hz filter)
350 Hz (-6 dB)
1.2 KHz (-60 dB)

(Continuously variable bandwidth from 300 Hz to 2.4 KHz (SSB/CW)
Image rejection:60 dB (80-12 m)
50 dB (10 m)
AF output power / speaker:3 W at 10% distortion / 4 ohm
External speaker connector:3.5 mm, 8 ohm
TRANSMITTER SECTION
RF output power:
Max pwr AM:40 W SSB (PEP):100 W CW:100 W
Modulation system:AM: Low power stage modulation
SSB: Balanced modulator
Max FM deviation (Factory set):No FM
Spurious emissions:Better than -50 dB
Microphone impedance / connector:500-600 ohm / 8-pin (Metal locking ring connector)
Microphone input level:? mV
MISCELLANEOUS
Manufactured:Japan, 1980-198x (Discontinued)
Additional info:
Related documents:User manual (4.3 MB)
Service manual (15.2 MB)
Two 2SC2395 drivers
Two 2SC2290 finals
Modifications and fixes:
Reviews:
Options / Accessories:FC-707
FP-707
FTV-707
FV-707DM
MMB-2
XF-455C
YM-34
YM-35
YM-36
YM-37 Antenna tuner
AC power supply with speaker, 13.5 V
VHF/UHF transverter
Digital VFO/Memory unit
Mobile mounting bracket
CW filter
Desk microphone
Hand microphone with up/down switches
Hand microphone
Hand microphone
