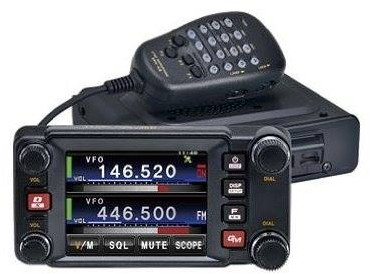

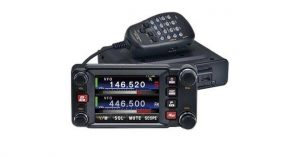

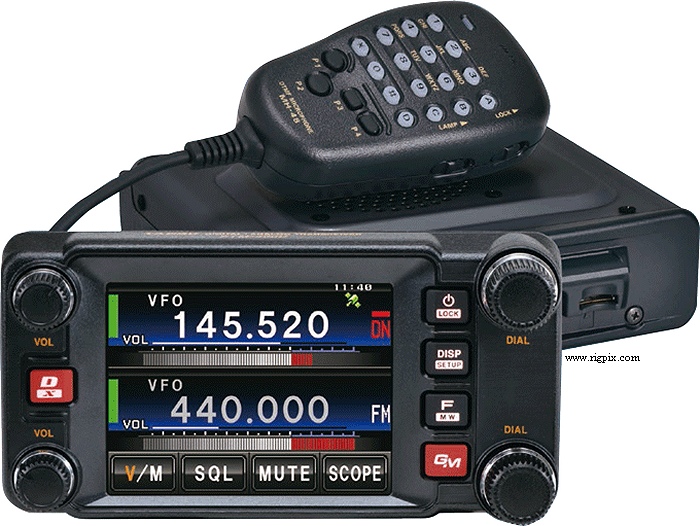

Das Yaesu FTM-400DE ist ein Duoband Gerät für 144/430 MHz mit dem neuem C4FM/FDMA Digital Mode.
Mit seinem FTM-400DE bietet Yaesu erstmals auch ein Mobilgerät mit dem Digitalmode C4FM. Daneben kann dieses Funkgerät dank des Yaesu Duale Mode Systems natürlich auch ganz normal in FM funken. Das FTM-400DE besitzt ein 3,5-Zoll großes Touch-Farbdisplay über welches der Transceiver bedient wird. Die Anzahl der Bedienelemente ist somit auf 4 Knöpfe und 5 Tasten geschrumpft. Alle wichtigen Einstellungen werden direkt durch Druck auf das Display ausgewählt.

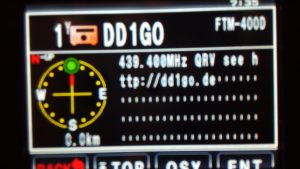

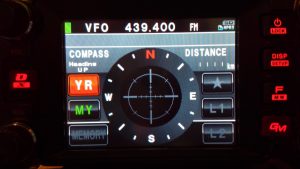

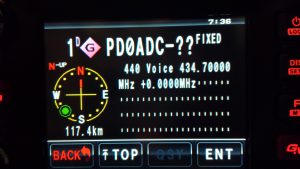

Technisches findet sich auf der Webseite von Yaesu.com . Mit C4FM ist auch APRS mit an Board. Das eingebaute GPS im Bedienfeld und das 1k2 Modem ermöglicht somit ohne zusätzliche Hardware APRS Betrieb.
Ein gelungenes Konzept macht auch ohne Handbuch den Einstieg der Bedienung leicht. Selbst 50 Watt auf VHF und UHF ist ja eher selten genutzt, aber manchmal hilfreich in ländlichen Gebieten . Mit einem Separation-Kit für Bedienteil und Mikrofon, ist besonders in Größeren Fahrzeugen eine gute Montage möglich . Auch das Zubehör ist wohl durchdacht . Scheinbar hatten an der Entwicklung Funkamateure viel mitzureden. Selbst an einer USB Kamera für die Bildübertragung , welches ja heute bei den Smartphone Geräten ein Standard ist, wurde gedacht. Somit können auch Bilder von Unterwegs übertragen werden. Eine Bluetooth Option macht sogar Freisprechen wären der Fahrt möglich .
Seit Herbst 2015 hat Yaesu das FTM-400XDE eingeführt. Die Unterschiede zum früher erhältlichen FTM-400DE sind ein verbesserter GPS-Empfänger mit 66 Kanälen, der eine kürzere Zeit zur ersten Positionsbestimmung (Time to first Fix) bietet. Außerdem ist der für ein Softwareupgrade zu betätigende Schalter nun durch eine kleine Serviceklappe auf der Geräteoberseite besser erreichbar. Dadurch muss man das Gerät für ein Softwareupgrade nun nicht mehr öffnen.

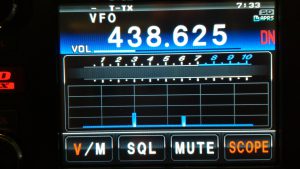

Das FTM-400 besitzt einen Breitbandempfänger von 108 MHz bis 999 MHz. Das Gerät kann 2 Frequenzen gleichzeitig empfangen, wobei diese in unterschiedlichen oder sogar im gleichen Band sein können. Nicht zu vergessen ist der Crossband Repeater, ein sehr wichtiges Merkmal für Notsituationen usw. wenn das Gerät im Analog-Modus betrieben wird. Als nützlich finde ich die Real-time Band Scope Funktion, mit der ohne Audiounterbrechung das Band beobachtet werden kann.
Software : ADMS7 SCU20-CableDriver
Firmeware Update: DE/DR XDE/XDR
Bilder :
Crossband Repeater aktivieren
Das Yaesu FTM-400 kann in einen Crossband-Repeater verwandelt werden. So ist es möglich, dass ein FTM-400 als stationäres Funkgerät volle Reichweite bietet, während ein Handfunkgerät bei geringster Sendeleistung im und um das Haus das Yaesu als Repeater verwendet. .
Der Crossband-Repeater Modus wird wie folgt aktiviert:
- APRS Modem deaktivieren
- digitalen Sende-Modi deaktivieren (auf FM umschalten)
- VFO Frequenzen einstellen
- SQL Tone oder DCS mode aktivieren (ggf den CTCSS oder DCS noch einstellen über SETUP)
- FTM-400 ausschalten
- Die unteren 3 Tasten (DISP, F, GM) gleichzeitig mit drei Fingern gedrückt halten, während Ihr mit der anderen Hand das Funkgerät einschaltet.
Nun leuchtet der Hinweis „X-Repeater“ auf. Sämtliche Bedienfunktionen sind gesperrt, das Funkgerät lässt sich nur noch ein- und ausschalten.
SPECIFICATIONS
| GENERAL | |
| Type: | Amateur VHF/UHF transceiver |
| Frequency range: | Europe TX: 144-146 /430-440 MHz RX: 108-1000 MHz |
| Tuning steps: | 5 / 6.25 / 8.33 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 KHz |
| Frequency stability: | ±2.5 ppm @ -20 to +60°C (-4 to +140°F) |
| Mode: | TX: FM / NFM / DV (C4FM FDMA, 9.6 Kbps) RX: AM / FM / NFM / DV (C4FM FDMA, 9.6 Kbps) |
| Channels / memory management: | 1000 regular with alpha tags (500 per band) 2 home channels (1 per band) 9 PMS RAM storage with Li-Ion battery backup |
| Repeater shift / offset: | ±0-99.95 MHz in 50 KHz steps |
| Power supply: | 11.7-15.8 VDC |
| Current drain / power consumption: | RX: 500 mA TX: Max 12 A |
| Antenna impedance / connector: | 50 ohm / SO-239 |
| Dimensions (W*H*D): | Transceiver: 140*40*125 mm (5.5*1.6*4.9″) Controller: 140*72*20 mm (5.5*2.8*0.8″) |
| Weight: | Total: 1.2 Kg (2.64 lb) |
| Other features: | Large 3.5″ color touch screen. APRS functions. Packet 1200/9600bd ready. Spectrum scope. ARTS. Built-in GPS. Micro-SD card. Twin RX. |
| RECEIVER SECTION | |
| Receiver system: | Double conversion superheterodyne 1st IF: 47.25 MHz (A-band), 44.85 MHz (B-band) 2nd IF: 450 KHz |
| Sensitivity: | 140-150 MHz: 0.2 uV (12 dB SINAD) 420-470 MHz: 0.2 uV (12 dB SINAD) |
| Selectivity: | AM/FM: 12 KHz (-6 dB) 35 KHz (-60 dB) |
| Image rejection: | |
| AF output power / speaker: | 3 W at 10% distortion / 8 ohm |
| External speaker connector: | 3.5 mm |
| TRANSMITTER SECTION | |
| RF output power: | HighMidLow 2 m:50 W20 W5 W 70 cm:50 W20 W5 W |
| Modulation system: | FM: Variable reactance DV: 4FSK/C4FM |
| Max FM deviation (Factory set): | FM: ±5 KHz NFM: ±2.5 KHz |
| Spurious emissions: | Better than -60 dB |
| Microphone impedance / connector: | 2 Kohm / 8-pin (Modular) |
| Microphone input level: | ? mV |
| MISCELLANEOUS | |
| Manufactured: | 2012-2015 (Discontinued) |
| Additional info: | |
| Related documents: | User manual (76 MB) Service manual (29 MB) FTM-400DR/DE Wires-X manual (17.4 MB) |
| Modifications and fixes: | |
| Reviews: | |
| Options/Accessories: | BH-2A BU-2 CD-40 CT-162 FVS-2 HRI-200 MH-42C6J MH-48A6JA MH-85A11U MLS-200-M10 MMB-98 SCU-20 SMB-201 ADMS-M400 Bluetooth headset. Requires BU-2 and CD-40 Bluetooth adaptor unit Charger cradle for BH-2A Separation cable. 6 m (19.6 ft) Voice guide unit WIRES-X internet linking interface and software Standard hand microphone Hand micreophone with DTMF Hand microphone with built-in camera Weatherproof external speaker Vacuum bracket for the control head PC connection cable Cooling fan base Windows programming software |
