Yaesu FTM-100DE

Das Yaesu FTM-100DE ist ein Dualband-Mobilfunkgerät für den Amateurfunk, das sowohl FM- als auch C4FM-Digitalmodulation unterstützt. Es bietet eine Sendeleistung von bis zu 50 Watt auf 2m (144 MHz) und 70cm (430 MHz) Bändern. Das Gerät verfügt über ein abnehmbares Bedienteil und ein großes, gut lesbares Display. Es ist mit einem eingebauten GPS-Empfänger und APRS-Funktionalität ausgestattet und das kleine FTM400DE.

Mit seinem FTM-100DE bietet Yaesu erstmals auch ein Mobilgerät mit dem Digitalmode C4FM. Daneben kann dieses Funkgerät dank des Yaesu Duale Mode Systems natürlich auch ganz normal in FM funken. Das FTM-100DE besitzt ein kleines monochrome Dispaly über welches der Transceiver bedient wird. Die Anzahl der Bedienelemente ist somit auf 4 Knöpfe und 5 Tasten geschrumpft. Alle wichtigen Einstellungen werden direkt durch Druck auf das Display ausgewählt.

Technisches findet sich auf der Webseite von Yaesu.com . Mit C4FM ist auch APRS mit an Board. Das eingebaute GPS im Bedienfeld und das 1k2 Modem ermöglicht somit ohne zusätzliche Hardware APRS Betrieb.

Ein gelungenes Konzept macht auch ohne Handbuch den Einstieg der Bedienung leicht. Selbst 50 Watt auf VHF und UHF ist ja eher selten genutzt, aber manchmal hilfreich in ländlichen Gebieten . Mit einem Separation-Kit für Bedienteil und Mikrofon, ist besonders in Größeren Fahrzeugen eine gute Montage möglich . Auch das Zubehör ist wohl durchdacht. Ich hab dies Gerät im Opel Meriva 1 verbaut, wie zuvor das 8900 , dabei ist die Main Unit im Kofferraum unter der Klappe und das Bedienteil mittels Winkel über dem Radio angebracht.

Seit Herbst 2015 hat Yaesu das FTM-100DE eingeführt und wurde, wie auch das FTM-400 in 2020 eingestellt. Außerdem ist der für ein Softwareupgrade zu betätigende Schalter nun durch eine kleine Serviceklappe auf der Geräteoberseite besser erreichbar. Dadurch muss man das Gerät für ein Softwareupgrade nun nicht mehr öffnen.

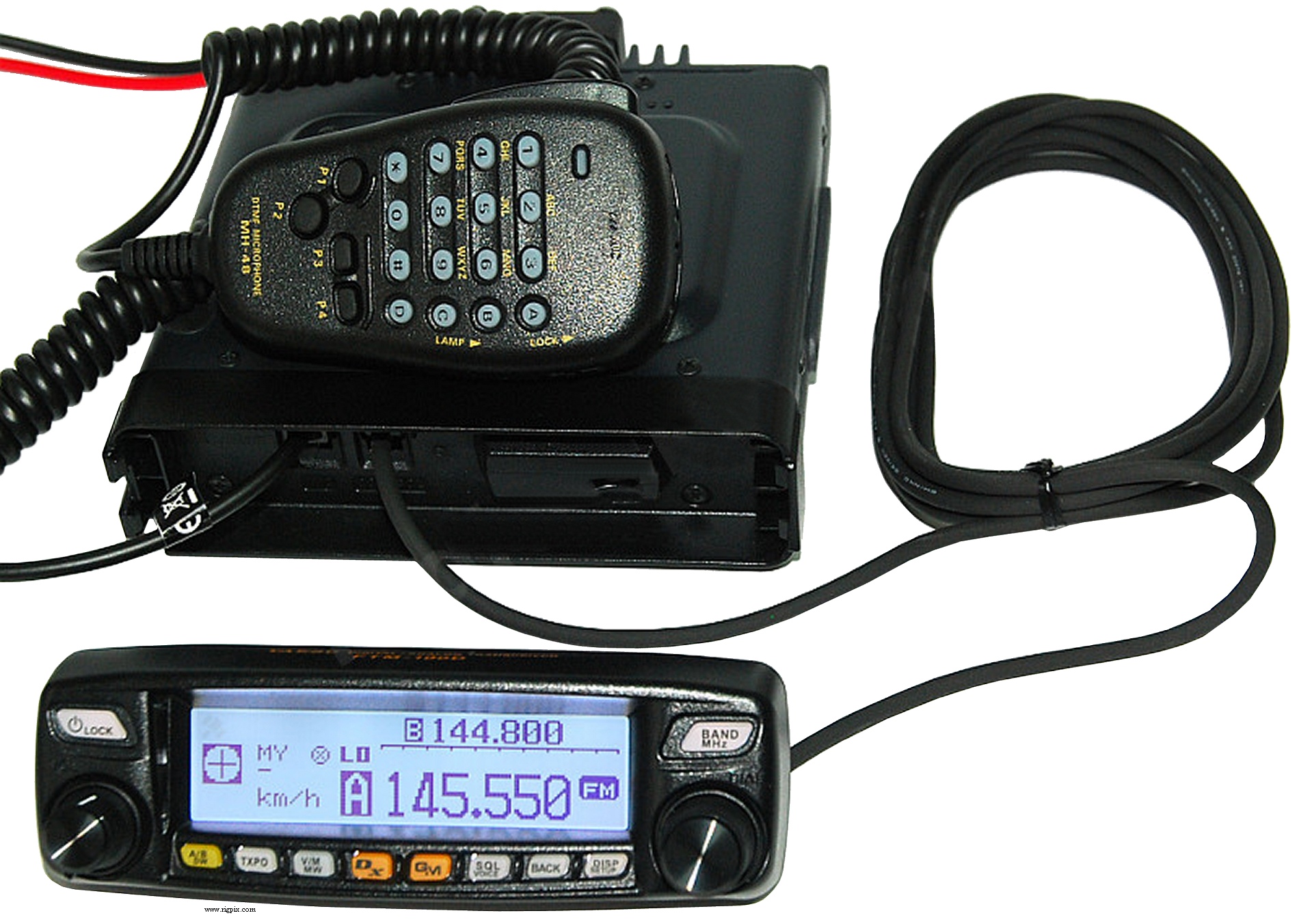

Yaesu FTM-100DE
Bild RIGPIX.com

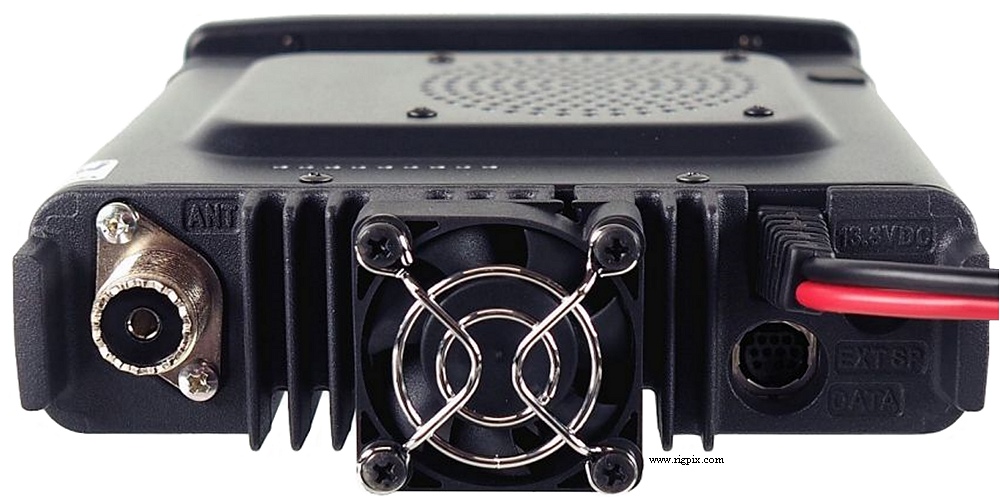

Yaesu FTM-100DE backside
Bild RIGPIX.com

SPECIFICATIONS

GENERAL
Type:Amateur VHF/UHF transceiver
Frequency range:Europe
TX: 144-146 / 430-440 MHz
RX: 108-999.99 MHz
Tuning steps:5 / 6.25 / 8.33 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 KHz
Frequency stability:±2.5 ppm (-20° to +60°C / -4° to +140°F)
Mode:TX: FM / NFM / DV (C4FM)
RX: AM / FM / NFM / DV (C4FM)
Channels / memory management:500 regular (A-band) + 500 regular (B-band), with alpha tags
2 home
9 scan edge pairs (PMS)
Non-volatile EEPROM storage
Repeater shift / offset:±0-99.95 MHz in 50 KHz steps
Power supply:13.8 VDC ±15%
Current drain / power consumption:RX: 500 mA
TX: Max 12 A
Antenna impedance / connector:50 ohm / SO-239
Dimensions (W*H*D):Panel: 140*45*29 mm (5.5*1.77*1.14″)
Main unit: 140*45*164 mm (5.5*1.77*6.46″)
Weight:Total: 1.1 Kg (2.42 lb)
Other features:CTCSS/PL and DCS. AMS. ARS. 1750 Hz tonec all. Clock.
APRS functions (1200/9600 bd) and built-in GPS receiver.
WIRES-X compatible. 160*40 dot matrix display. Micro-SD card.
RECEIVER SECTION
Receiver system:Double conversion superheterodyne
1st IF: 47.25 MHz
2nd IF: 450 KHz
Sensitivity:AM (10 dB S/N)
108-137 MHz: 0.8 uV
300-336 MHz: 0.8 uV
FM (12 dB SINAD)
137-150 MHz: 0.2 uV
150-174 MHz: 0.25 uV
174-222 MHz: 0.3 uV
222-300 MHz: 0.25 uV
336-420 MHz: 0.25 uV
420-520 MHz: 0.2 uV
800-900 MHz: 0.4 uV
900-999.99 MHz: 0.8 uV
Digital/C4FM (BER 1%)
140-150 MHz: 0.19 uV
420-470 MHz: 0.19 uV
Selectivity:AM/FM: 12 KHz (-6 dB)
30 KHz (-60 dB)
Image rejection:
AF output power / speaker:3 W at 10% distortion / 8 ohm
External speaker connector:3.5 mm, 4-16 ohm
TRANSMITTER SECTION
RF output power:
HighMidLow 2 m:50 W20 W5 W 70 cm:50 W20 W5 W
Modulation system:FM: Variable reactance
DV: C4FM/4FSK
Max FM deviation (Factory set):FM: ±5 KHz
NFM: ±2.5 KHz
Spurious emissions:Better than -60 dB
Microphone impedance / connector:2 Kohm / 6-pin (Modular)
Microphone input level:? mV
MISCELLANEOUS
Manufactured:2015-2020 (Discontinued)
Additional info:New price 2015 in Sweden: SEK 3995:-
Related documents:User manual (19 MB)
Advanced manual (33 MB)
Modifications and fixes:
Reviews:
Options / Accessories:BH-2A
BU-2
CD-40
CT-162
CT-163
CT-164
CT-165
CT-166
CT-167
FVS-2
MEK-2
MH-46C6J
MLS-200-M10
MMB-36
MMB-98
PA-46A
SCU-20
SMB-201 Bluetooth headset. Water proof
Bluetooth module
Charging cradle for BH-2A
Control cable. 6 m (19.7 ft)
Data cable. DIN 10-pin <> DIN 6-pin + DSUB9
Data cable. DIN 10-pin <> DIN 6-pin
Data cable. DIN 10-pin <> DSUB9
Cloning cable
Data cable. DIN 10-pin <> Split end
Speech synthesizer
Microphone extension kit
Multifunction DTMF microphone
High power external speaker. IP55 water proof
Main body bracket
Front panel bracket
Battery charger for CD-40
PC connection cable
Cooling fan base
